Объект

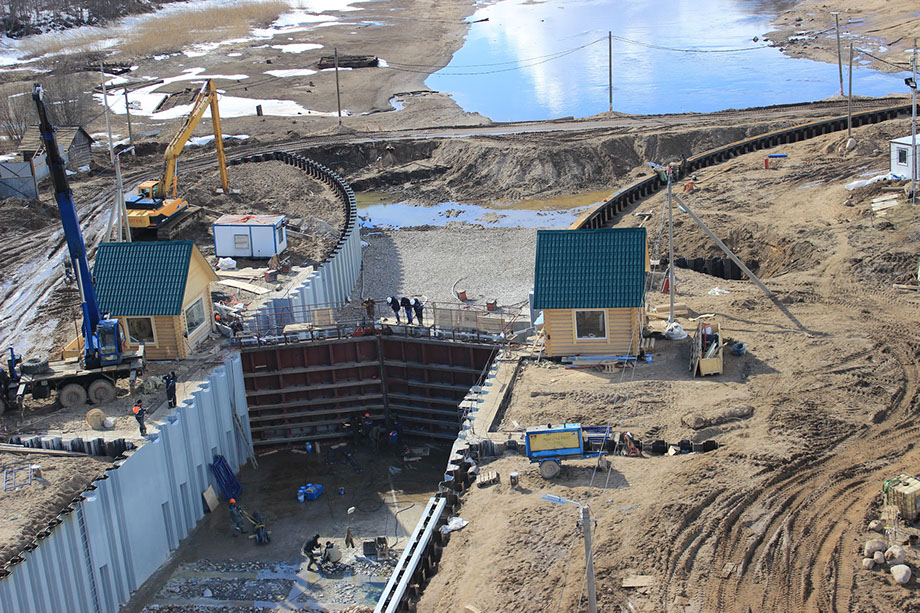

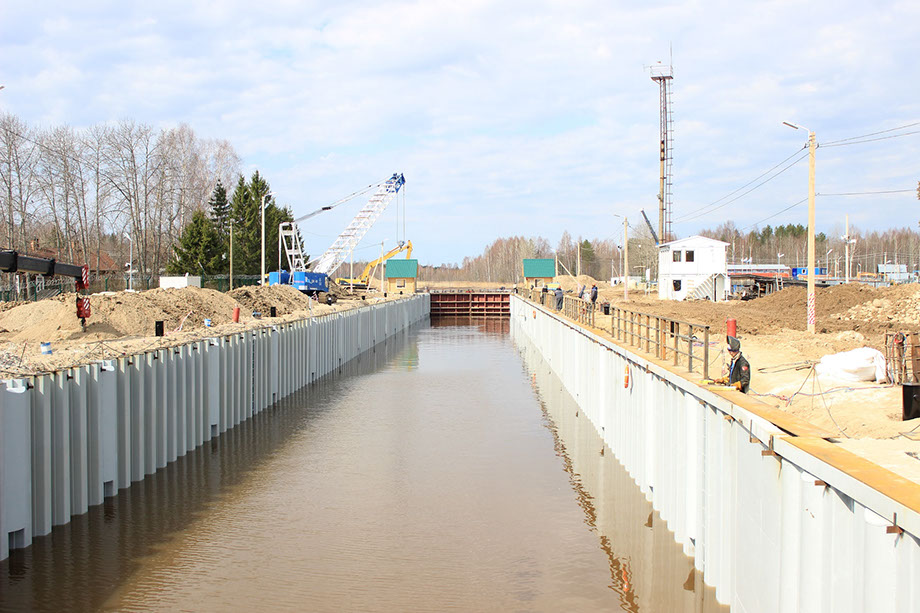

Вологодская область, Кирилловский район, с. Волокославино, шлюз №5, палы НБ и камера шлюза в соответствии с рабочей документацией по проекту «Разработка и реализация комплексного проекта реконструкции Северо-Двинской шлюзованной системы. 1 этап. Шлюз №5"
Сроки проведения основных работ
С 31 января по 20 февраля 2017 года
Цель работ
• Улучшение условий эксплуатации, повышение надежности и долговечности сооружения
• Импортозамещение
• Сокращение сроков и снижение себестоимости строительства
• Исследование НДС конструкции больверка (шпунтовой стенки), а именно стенок камеры и палы шлюза, в сложных инженерно-геологических условиях.
Особенности конструктивных решений и грунтов основания

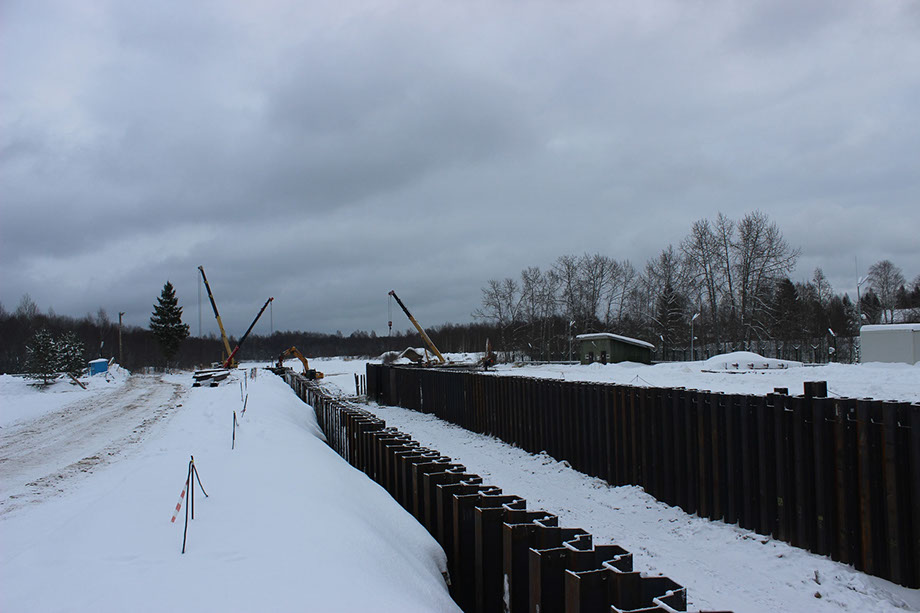

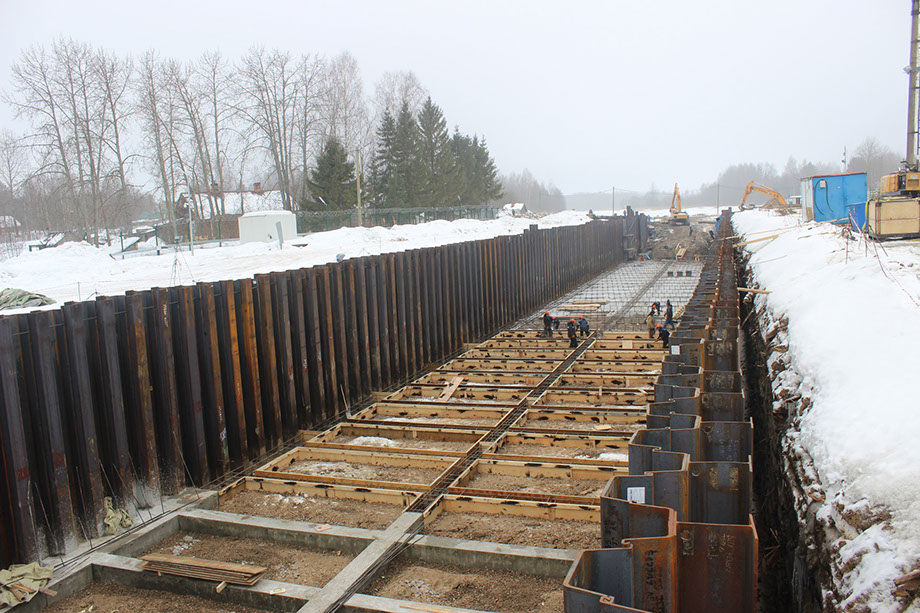

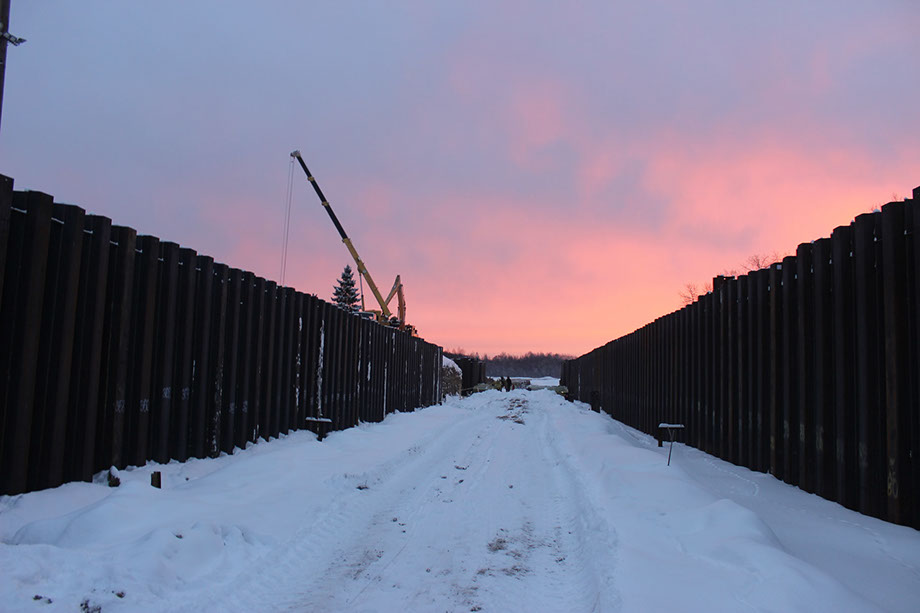

Стены камеры шлюза и палы представляет собой вертикальную шпунтовую стенку высотой 5,63м

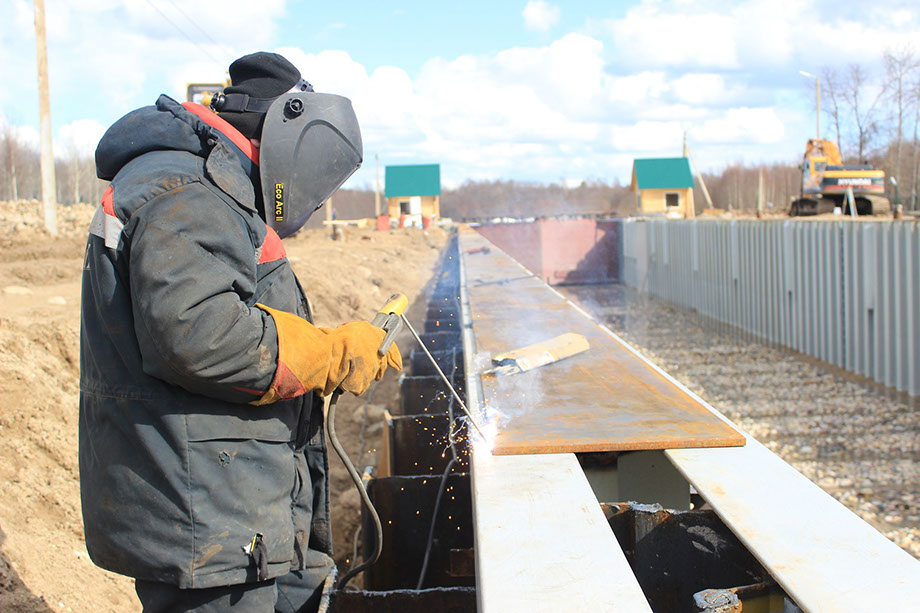

(камера) и 3,47м (пала НБ) из стального шпунта Л5-УМ длиной 12м (камера) и 10 м (палы) а также приваренного к шпунту двутавра (40Ш1, длиной 11,5м и 9,5м соответственно):
Грунты основания представляют собой слои насыпного песка различной крупности с включением гравийно-галечникового материала, суглинка мягкопластичного, суглинка тугопластичного, песка средней крупности, суглинка текучепластичного, суглинка тугопластичного (характеристики грунтов смотреть в главе по инженерно-геологическим изысканиям).
Испытания перемещений шпунтовой стены
Опытные участки длиной 6 м (палы) и 4 м (камера) организуются на правой стороне камеры и на левой пале НБ, на расстоянии около 16 м от скважины №15 и вблизи скважины №8 (в соответствии с геологическими разрезами).

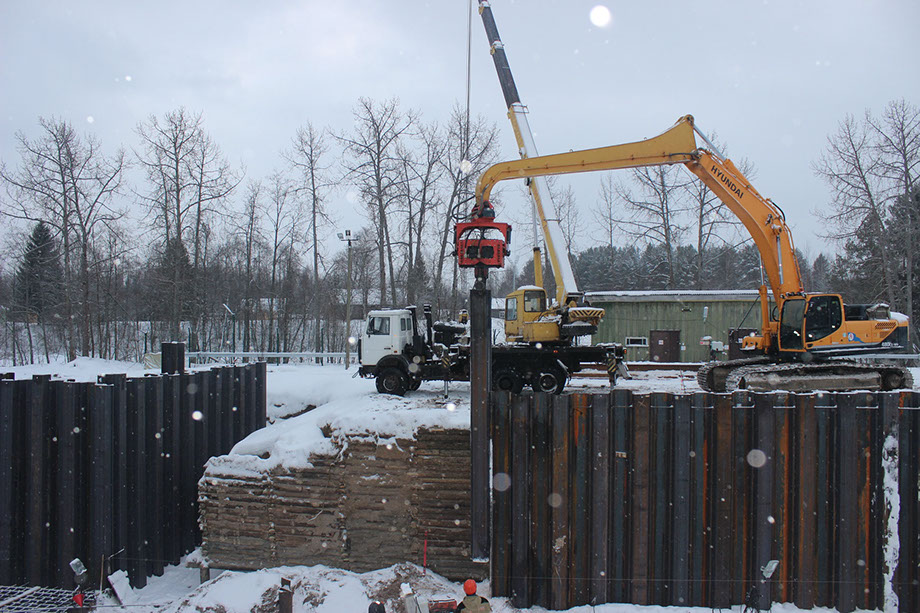

После забивки шпунта вибриропогружателем производится обратная засыпка участка (длиной 37 м и переменной шириной от 4 м до 1 м с уклоном откоса 1:1,5) песчаным грунтом с уплотнением и естественными откосами сопряжения с поверхностью дна.
Выводы по проведенным испытаниям
На основе анализа полученных данных сделаны выводы: максимальные перемещения по осям остаются в пределах допустимых 80 мм (согласно РД 31.35.10-86).
Конструктив Русских Шпунтовых Стен и, в частности, решение РШС №2581 обладает большим запасом прочности, устойчивости (за счет применения двутавровой балки, работающей как анкер) и полностью оправдывает свое применение в гидротехническом строительстве.
Подробнее о деталях исследования Вы можете прочитать в прикрепленных ниже статьях.
ИТОГИ ВНЕДРЕНИЯ Русских Шпунтовых Стен
• Внедрение РШС позволило значительно снизить объем строительно-монтажных работ, земляных работ и работ по бетонированию
• Позволило повысить ремонтопригодность повреждаемых в процессе эксплуатации элементов шлюза
• По результатам корректировки смет-ной документации было получено существенное снижение стоимости объекта
• Проведены практические испытания, подтверждающие теоретическую возможность применения Русских Шпунтовых Стен в гидротехническом строительстве
• Применение РШС при реконструкции Шлюза №5 было признано Главгосэкспертизой целесообразным (положительное заключение государственной экспертизы №2016-0112)
Источники и материалы
Статья в журнале "Гидротехника".
Авторы: Неволин Н. В.,начальник службы гидросооружений и имущественных отношений ФБУ «Администрация «Севводпуть»;
Полковников Д. А., директор направления ООО «Нэкст Технолоджис»
План и разрез по верхней голове
План и разрез по камере шлюза
Шпунтовые ряды и разрезы по направляющим палам
Свод правил по Гидротехническим сооружениям
Заключение Главгосэкспертизы
План и разрез по нижней голове
Пояснительная записка
Сравнительная оценка гидростроительства
Помимо указанного выше решения РШС №2581 возможно множество других вариантов РШС с различными сваями и шпунтами.
